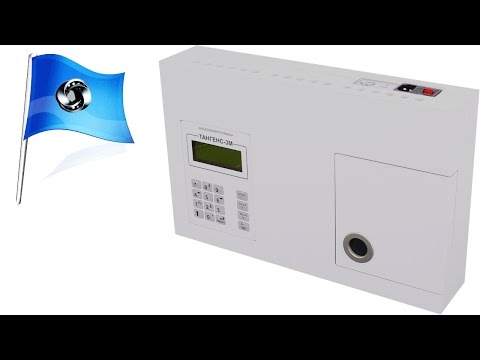

Установка Тангенс-3М

Автоматизированная установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М предназначена для определения тангенса угла диэлектрических потерь tgδ (далее - тангенса угла потерь) трансформаторного масла по ГОСТ 6581-75 и IEC 60247 на частоте сети 50 Гц.

Установка измеряет диэлектрическую проницаемость, емкость и тангенс угла потерь, напряжение, приложенное к измерительной ячейке (далее рабочее напряжение), температуру пробы трансформаторного масла

Основой, на которой базируется процесс измерения, является вариационный метод измерения. Используемая в установке разновидность вариационного метода измерения предусматривает изменение (вариацию) измеряемой величины (отношения токов текущих через образцовый конденсатор СЭ и измерительную ячейку Сх) на известное с необходимой точностью значение. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые для получения результата, осуществляет микроконтролле

Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.

Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel. ПК подключается к установке через последовательный интерфейс (RS232C).

Установка измеряет диэлектрическую проницаемость, емкость и тангенс угла потерь, напряжение, приложенное к измерительной ячейке (далее рабочее напряжение), температуру пробы трансформаторного масла

Основой, на которой базируется процесс измерения, является вариационный метод измерения. Используемая в установке разновидность вариационного метода измерения предусматривает изменение (вариацию) измеряемой величины (отношения токов текущих через образцовый конденсатор СЭ и измерительную ячейку Сх) на известное с необходимой точностью значение. Разность значений измеряемой величины до и после вариации используется в качестве калибровочного сигнала. Вычисления, необходимые для получения результата, осуществляет микроконтролле

Комплектность

1. Установка «Тангенс-3М» ТМ-3М.00.00.00 1
2. Ячейка измерительная ЯПИ-3 ЯПИ-3/00.00.00 2
3. Кабель сетевой
4. Установка «Тангенс-3М» Руководство по эксплуатации ТМ-3М.00.00.00РЭ 1
5. Ячейка измерительная ЯПИ-3. Паспорт ЯПИ-3/00.00.00ПС 2
6. Метрологический аттестат ХЦСМС 1
