Дифманометр ДМ-3583М

Дифманометр ДМ-3583М предназначен для преобразования разности давлений в выходной унифицированный сигнал взаимной индуктивности с линейной зависимостью.

Область применения

Дифференциальные манометры (дифманометры) ДМ-3583М применяются, как преобразователи измерительные разности (перепада) давлений в системах контроля, автоматизированного регулирования и управления технологическими процессами (АСУТП) при измерении:

1. расхода жидкости, газов или пара по разности давлений в сужающих устройствах;
2. разницы вакуумметрического и избыточных давлений;
3. уровня жидкости по давлению гидростатического столба, находящегося под атмосферным, избыточным или вакуумметрическим давлениями.

Дифференциальные манометры ДМ3583 М применяются с вторичными приборами с дифференциально-трансформаторной измерительной схемой: регуляторами, сигнализаторами, самопишущими бумажными регистраторами (например дифференциально-трансформаторные приборы КСД1, самописцы КСД-2, КСД-3) и другими устройствами автоматики, работающими от сигналов взаимной индуктивности (воспринимающими вход 0-10 мГн).

Особенности

• Преобразователи давленения имеют возрастающую характеристику выходного сигнала.
• Преобразователь ДМТ-3583М в зависимости от исполнения состоит из набора одного или двух преобразователей ДМ-3583М и одного блока преобразования и линеаризации БПЛ одноканального или двухканального

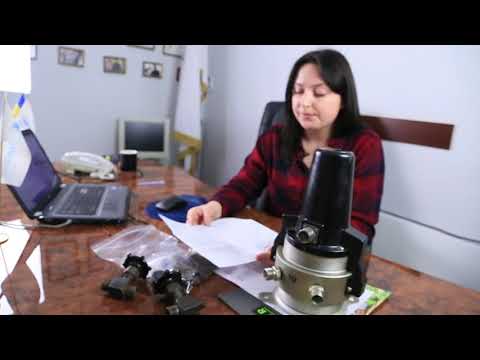

Комплект поставки дифманометра ДМ-3583М

1. Прибор ДМ-3583М
2. ЗИП* к преобразователям измерительным разности давлений ДМ-3583 М содержит:

— Клапан запорный Фб5.890.001-03 — 2 шт.
— Вилка ШР20П4НГ8 — 1 шт.
— Ниппель Фб8.652.026-01 — 6 шт.
— Кольцо уплотнительное Фб8.683.133 — 1 шт.
— Кольцо уплотнительное Фб8.683.144 — 1 шт.
— Гайка накидная Фб8.930.002 — 6 шт.
3. Паспорт прибора
